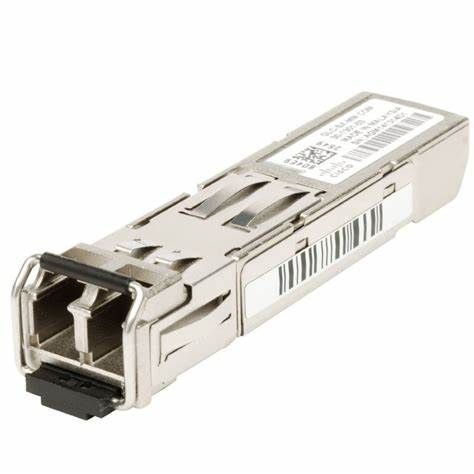

Cisco SFP-GE-L

Оптические модули Cisco служат для преобразования электрического сигнала в оптический и передачи и приема данных по оптоволоконной линии. Большинство оптических модулей оснащены приемником и передатчиком. Существует большое количество разновидностей оптических модулей Cisco, которые отличаются различными характеристиками, например, скоростью передачи данных, форм-факторами, дальностью работы.

Для передачи оптического сигнала преимущественно используют MultiMode (многомодовое) волокно или SingleMode (одномодовое) волокно. При передаче данных с помощью двоволоконных оптических трансиверов используются Tx, Transmitter (оптический излучатель) и Rx, Receiver (фотоприемник). Модули с использованием технологии спектрального сжатия WDM (Wavelength Division Multiplexing) позволяют передавать данные по одному волокну, используя разные длины волн, экономя при этом волокна. С помощью технологии CWDM (Coarse Wavelength Division Multiplexing) можно достичь до 8 дуплексных каналов по одному волокну (сигнал делится с шагом 20 нм в диапазоне от 1270 нм до 1610 нм), на большие расстояния до 160 км. Технология DWDM (Dense Wavelength Division Multiplexing) может обеспечить 60 полноценных дуплексных каналов.

SFP модули Cisco передают данные на скорости 100 Mb или 1Gb. Благодаря компактному размеру можно увеличить плотность портов до 52 штук в одном юните. SFP+ модули не отличаются по размеру от SFP модулей, но могут передавать данные в 10 раз быстрее (10Gb). XFP модуль по размерам немного отличается от SFP, и применяется для передачи на большие расстояния. QSFP и CFP имеют больший размер и могут работать на скоростях 40Gb и 100Gb.

Для подключения к оптической линии могут использоваться различные типы разъемов: SC тип используется в одноволоконных модулях, LC тип используется в двоволоконных и также может применяться в одноволоконных модулях.

Большинство оптических модулей поддерживают функцию DDM (Digital Diagnostics Monitoring). Эта функция цифрового контроля параметров производительности оптического трансивера позволяет отслеживать в реальном времени напряжение, температуру модуля, уровни сигнала и другие параметры.
